物通博聯機床采集網關支持采集市面上大部分的機床設備（西門子、馬扎克、三菱、發那科、海德漢、兄弟、哈斯、凱恩帝、臺灣寶元、廣州數控……等等）的數據，通過MQTT物聯網協議接入工廠的MES系統、工廠的加工系統及物聯網系統物通博聯云平臺等，有助于提高生產效率、降低成本、保障生產安全，實現智能化決策，為工廠的可持續發展提供有力支持。

今天我們來介紹一下如何通過通過物通博聯工業智能網關采集海德漢CNC機床數據。





操作步驟



1



網關配置上網方式

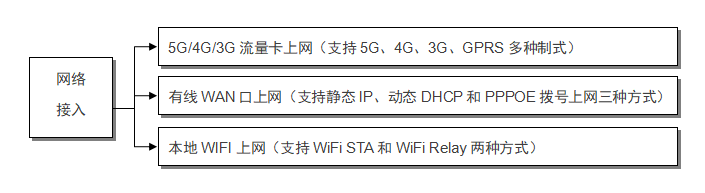

網關作為一個遠程云網關設備，網絡功能是其最基礎也是最重要的功能之一。物通博聯網關支持所有的廣域網上網方式，用戶可以選擇其中一種進行聯網并且有且只能開啟一種上網方式。



*具體配置過程可以查看網關使用手冊



2



CNC配置





此系統為：M70控制器

還有一種情況是面板無任何版本信息，這時就需要進入系統里面再確認。

1. 確認通訊接口

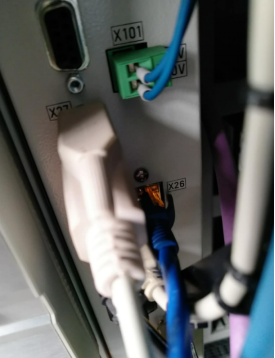

打開電器柜后既可看到網口。編號X26



2.確認軟件版本

以620為例:

實例操作：

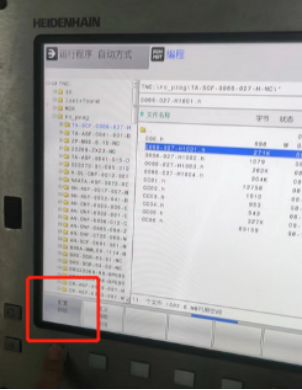

先按

再按

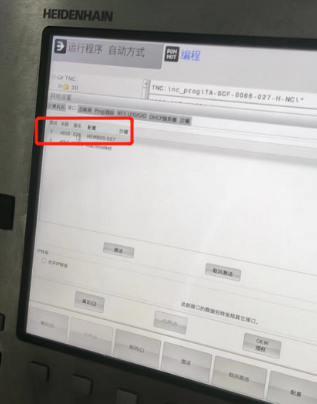

 此處顯示版本為TNC620

注：目前530、640都支持無授權采集。

3.確認系統授權

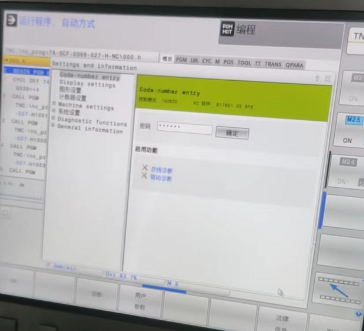

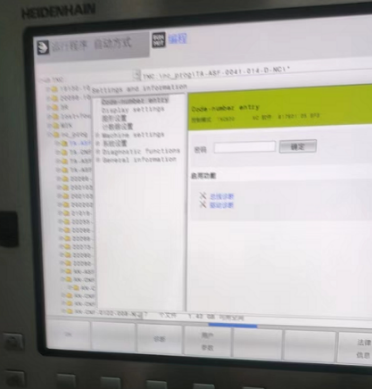

3.1、輸入密碼：SIK

初始步驟操作跟上圖一樣，只是輸入密碼不同。

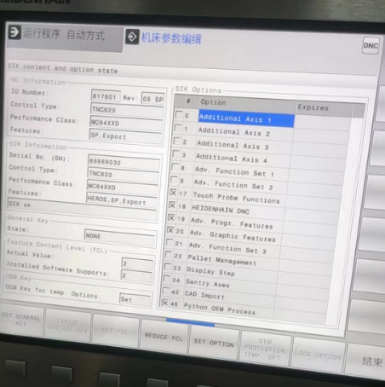

3.2、查詢選項18



4.網絡設置

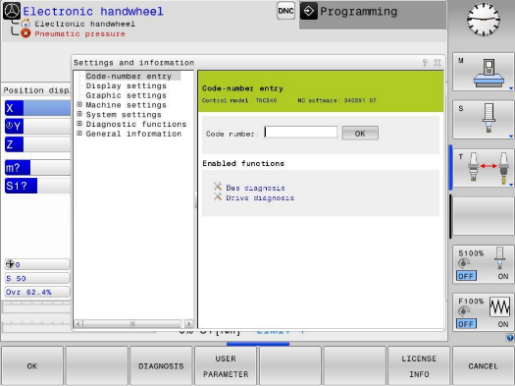

4.1、輸入密碼：NET123



4.2、選擇網絡配置

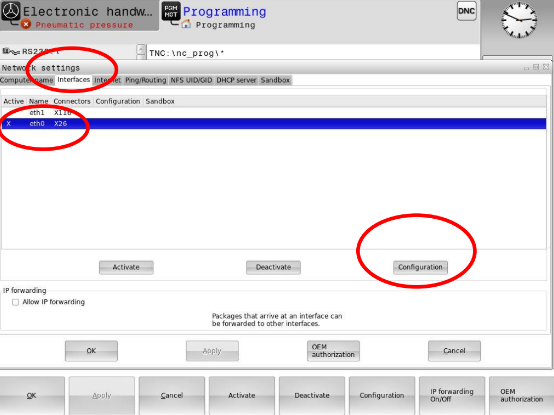

4.3、配置網絡



4.4、選擇X26網絡

4.5、配置網絡后重啟



5. 通訊測試

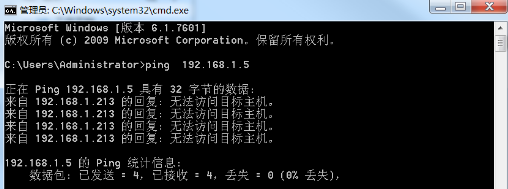

ping指令

例：ping 192.168.1.5



6.常見問題

6.1、網絡不通

重啟設備、檢查網線、檢查網口燈是否閃爍

6.2、版本低

嘗試升級數控系統

7.官方文檔網絡配置說明

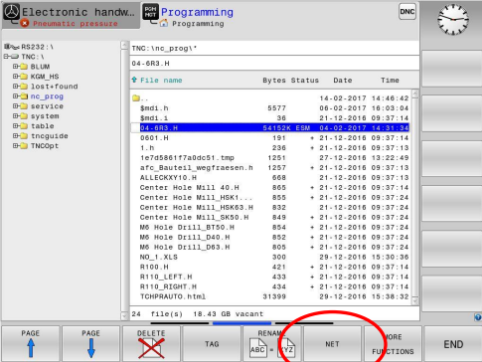

數控系統啟動后，在編輯（EDIT）模式下，選擇“PGMMGT” 鍵

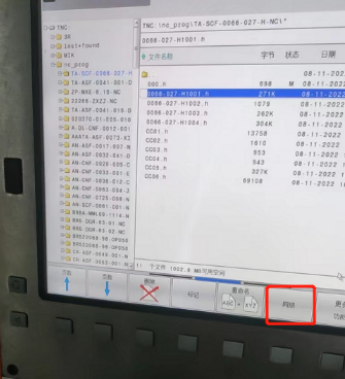

按下網絡（NET）軟按鍵

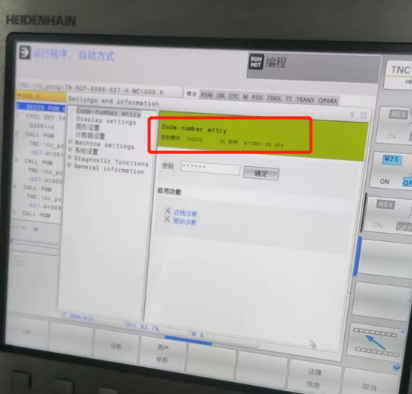

 按下MOD 鍵，輸入密碼“NET123”

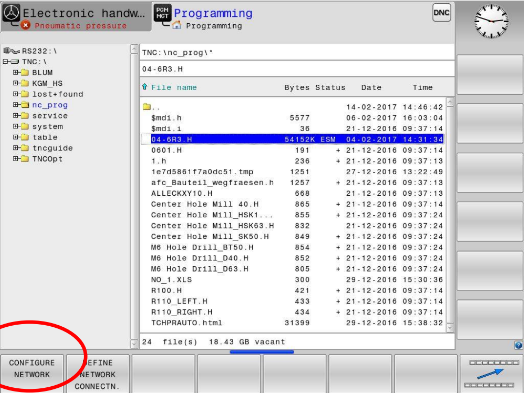

 按下配置網絡（CONFIGURENETWORK） 軟按鍵

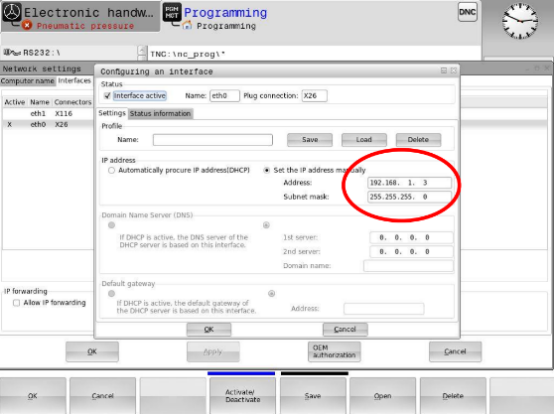

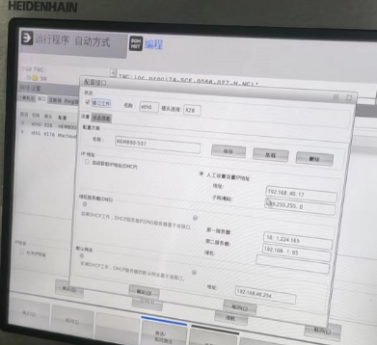

 在彈出的對話窗口中進行網絡配置

選擇“Interface”-->選擇“X26”--->選擇“配置（Configuration）”



 定義具體的IP 地址，通過“OK”鍵確認退出.





3



網關數采配置



1.設備配置

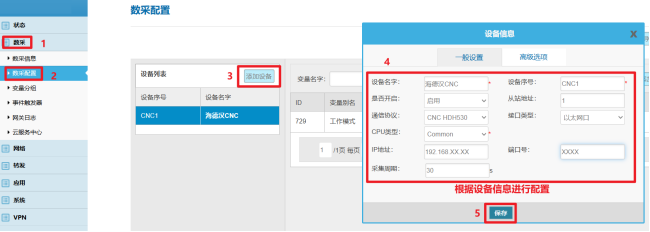

根據CNC設備情況及信息配置后保存。



以太網通信主要參數

通信協議	接口類型	IP地址	端口號
CNC HDH530 CNC HDH640	網口	CNC IP地址	設備實際端口號
擴展字段	0 （默認）

 注意：數采網關LAN口地址必須與CNC IP處于同一網段且不沖突，保證網關可以Telent通CNC (IP與端口）。如果Telent不通，可查看本手冊第28頁“3.網關與CNC同網段配置”。

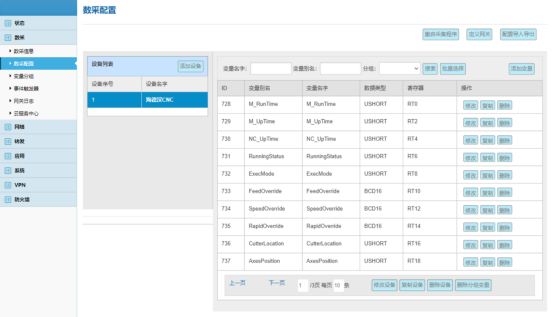

2.變量配置

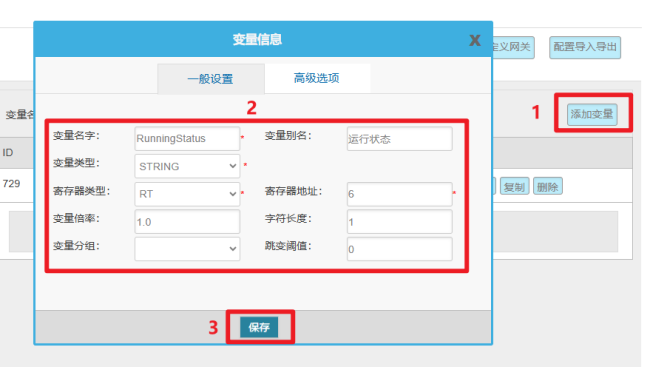

變量配置主要是定義變量名（自定義內容，不可使用中文命名）、變量別名（自定義，可使用中文名字）、寄存器類型和寄存器偏移地址，并定義一些數據規則（如：倍率、小數點、單位、告警）。



3.數據看板

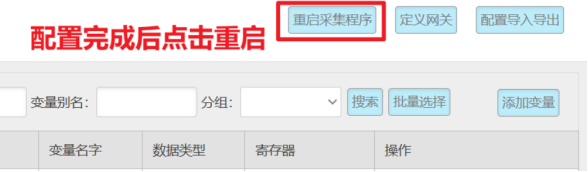

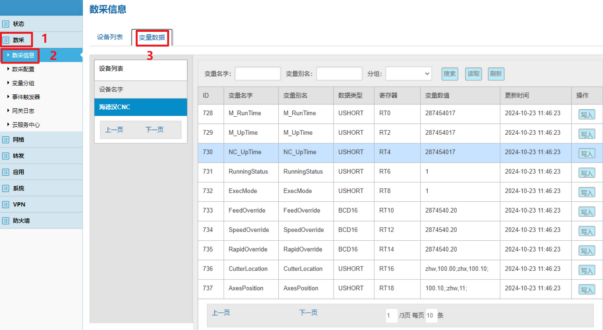

數采配置（設備信息+變量參數）完成后，重啟采集程序并生效配置即可在：數采信息---變量數據---設備名稱 中看到采集上來的數據。





錯誤診斷

若采集的數據值為“NULL”，請排查接線是否正常，核對數采配置中設備通訊參數與變量參數信息是否正確。

若采集的數據值不正確，請核對變量類型及對應類型地址范圍是否正確。

如無法解決問題，可聯系物通博聯工程師獲取相應的技術支持。



*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
